詳細信息
淺層氣浮機工作原理及構造
淺層氣浮機是一種氣浮系統,成功地運用“淺池理論”和“零速”原理進行設計,集凝聚、氣浮、撇渣、沉淀、刮泥于一體,是一種節能的水質凈化設備。
利用溶氣系統向水中溶入大量的空氣,形成溶氣水,力求處于飽和狀態,進入待處理水中,減壓釋放后在水中形成大量的微細氣泡,氣泡與水中的雜質、絮粒相互粘附,使水中懸浮絮體粘附在微氣泡上,形成比重小于水的浮體,從而快速浮出水面,經刮渣裝置撇除后,完成固、液兩相分離,使水質得到凈化。

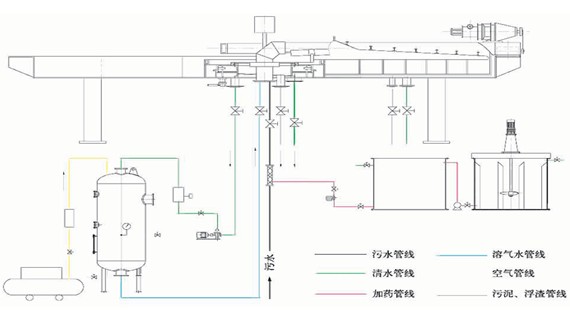

主要由池體、撇渣裝置、工業橋與行走裝置、布水布氣裝置、集水裝置、集電裝置組成。
淺層氣浮機特點
1、外形緊湊,占地小,設計合理,電耗省
2、采用“淺池理論”與“零速原理”設計、節能、體積小、安裝方便。
3、停留時間短(3-5min),表面負荷率高(9.6-12m3/m.h)。
4、處理效果穩定,采用調整電機拖動、適應性強,工藝條件好,機電儀實現了一體控制。
5、溶氣效率高,采用溶氣水與原水完全分開布水的方式,配釋放器,處理效果好,SS去除率高達90%以上,出渣含固率可達3-4%。
6、自動化程度高,操作方便、維護簡單,運行可靠。
四、外型結構及技術參數
型號
|
池徑
|
處理量
(m3/h)
|
主機總功率
|
工作負荷T)
|
配套溶氣
系統功率
|
BYQF70
|
?4000
|
30~70
|
1.85
|
12
|
3
|
BYQF110
|
?6000
|
70~110
|
3.3
|
25
|
7.5
|
BYQF150
|
?7000
|
110~150
|
3.3
|
35
|
11
|
BYQF200
|
?8000
|
160~200
|
3.3
|
45
|
15
|
BYQF250
|
?9000
|
210~250
|
3.3
|
55
|
18.5
|
BYQF300
|
?10000
|
260~300
|
5.2
|
65
|
22
|
BYQF400
|
?11000
|
310~400
|
6.2
|
78
|
22
|
BYQF450
|
?12000
|
410~480
|
6.2
|
90
|
30
|
BYQF500
|
?13000
|
490~550
|
6.2
|
100
|
37
|
BYQF600
|
?14000
|
560~650
|
6.2
|
110
|
45
|
